Projekt domu Karmazyn

Autor projektu arch. Tomasz Sobieszuk
4 350 zł 4 100 zł
Realizacja zamówienia w ciągu 24H
Bezpłatna wysyłka: DHL, Poczta Polska
projekt - dostępny

Porozmawiaj z autorem projektu

577 007 206

577 007 206

wyślij pytanie
156
osób obejrzało
ten projekt w ciągu 7 dni

Dane projektu

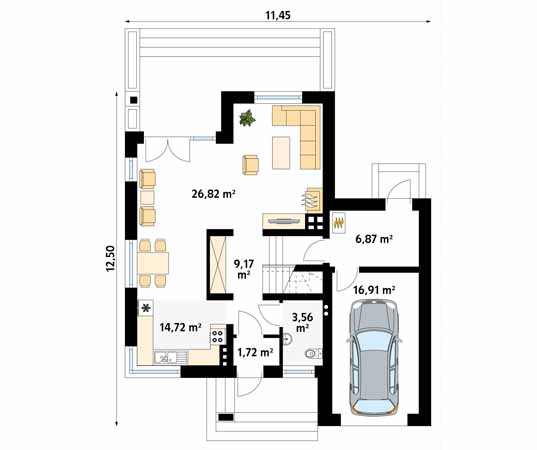

Parter

Projekt domu Karmazyn - rzut parteru

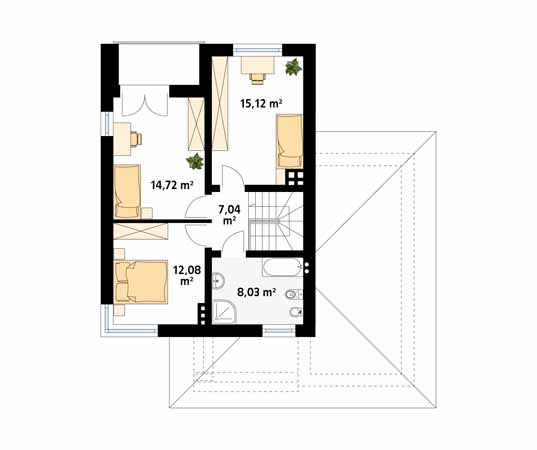

Piętro

Projekt domu Karmazyn - rzut piętra/poddasza

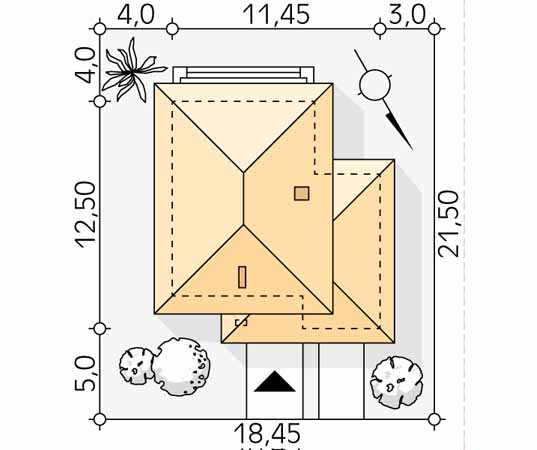

Usytuowanie na działce:

Projekt domu Karmazyn - usytuowanie na działce
pobierz rzut 1:500

Dane techniczne

  • powierzchnia użytkowa 119.85 m²
  • powierzchnia garażu 16.91 m²
  • powierzchnia zabudowy 112.09 m²
  • powierzchnia dachu 195.00 m²
  • kubatura 637.00 m³
  • wysokość 8.18 m
  • min. gabaryty działki 18.45 × 21.50 m
  • EP 24.77 kWh/(m²rok)
Projekt Karmazyn jest zgodny z WT 2017

Technologia wykonania

dach: dachówka ceramiczna, kąt nachylenia 20°
stropy: żelbetowe, wylewane
ściany: 2-warstwowe - pustak ceramiczny + styropian Termo Organika
ogrzewanie: gazowe, na paliwo stałe

Rysunki szczegółowe

Jeśli chesz otrzymać bezpłatne rysunki szczegółowe projektu, wypełnij formularz. Po kliknięciu w link potwierdzający rysunki zostaną przesłane na podany adres e-mail.
Uwaga! Jeśli nie otrzymałeś wiadomości w przeciągu 15 minut sprawdź folder ze spamem.

Realizując obowiązek Administratora określony w treści art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia Dyrektywy 95/46/WE (ogólne rozporządzenie o ochronie danych, RODO) (Dz.Urz.UE.L Nr 119, str. 1, ze zm.), informuję iż: rozwiń

Jeśli jesteś naszym Partnerem i chcesz pobrać rysunki szczegółowe - kliknij tutaj »

Koszty budowy

9%
70%
21%
stan zerowy
(fundamenty i ściany fundamentowe)
35 500 zł
stan surowy otwarty
(ściany konstrukcyjne i działowe, konstrukcja dachu z pokryciem)
119 077 zł
stolarka okienna i drzwiowa
15 794 zł
∑ =
stan surowy zamknięty
(bez instalacji)
170 371 zł
Szacunkowe koszty budowy
+ zestawienie materiałów
logo DOMY w Stylu
Kalkulacja kosztów budowy i zestawienie materiałów zostaną wysłane na podany adres e-mail.

Realizując obowiązek Administratora określony w treści art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia Dyrektywy 95/46/WE (ogólne rozporządzenie o ochronie danych, RODO) (Dz.Urz.UE.L Nr 119, str. 1, ze zm.), informuję iż: rozwiń

15 ofert kredytu w jednym miejscu
logo Open Finance
Pobierz wycenę w 3 minuty
logo New House
bezpłatna
wycena budowy domu
logo Wolf Haus

Zapytaj o bezpłatną wycenę

Przy tworzeniu naszych projektów współpracujemy z najlepszymi specjalistami z branży budowlanej. Już na etapie wyboru projektu dajemy Państwu możliwość uzyskania bezpłatnej wyceny poszczególnych etapów budowy domu.

Wypełniając poniższe formularze można zyskać indywidualnego opiekuna, fachowe doradztwo bądź wynegocjować atrakcyjny rabat.

Więźba dachowa
Zapytaj o bezpłatną wycenę więźby dachowej Mitek
wyślij zapytanie
Pokrycie dachowe
Zapytaj o bezpłatną wycenę dachówki ceramicznej lub cementowej Creaton
wyślij zapytanie
Blacha na rąbek
Zapytaj o bezpłatną wycenę blachy na rąbek stojący Ruukki
wyślij zapytanie
System grzewczy
Zapytaj o bezpłatną wycenę systemu grzewczego Viessmann
wyślij zapytanie
Zmiany w projekcie
Zapytaj o bezpłatną wycenę zmian w projekcie MTM STYL
wyślij zapytanie

Dodatki do projektu

Kosztorys
budowlany
czytaj więcej
Cena: 500
Tablica
informacyjna
czytaj więcej
Cena: 60zł 20
Dziennik
budowy
czytaj więcej
Cena: 10zł 1,23
Charakterystyka
energetyczna
Zgoda
na zmiany
Rzut w skali
1:500
zobacz więcej dodatków

Opis do projektu Karmazyn

Elegancki, dwukondygnacyjny dom jednorodzinny z jednostanowiskowym garażem. Na parterze zaprojektowano kuchnię z jadalnią, pokój dzienny z kominkiem i wyjściem na taras oraz wc. Na pierwszej kondygnacji znajduje się również spora kotłownia połączona funkcjonalnie z garażem i resztą domu. Na drugiej kondygnacji zlokalizowano trzy sypialnie i łazienkę.

Inne wersje

Pokoje 4| Łazienki 2| Garaż 1
Karmazyn MC 120 m2

Projekty podobne

Pokoje 4| Łazienki 2| Garaż 1
Cyprys 9 138 m2
Pokoje 5| Łazienki 2| Garaż 1
Gemini 2 131 m2
Pokoje 5| Łazienki 2| Garaż 1
Cyprys 137 m2
Pokoje 5| Łazienki 3| Garaż 2
Cyprys 7 157 m2
więcej

Komentarze o projekcie

  • + Dodaj zdjęcia
  • Chcę otrzymywać prywatne wiadomości
  • Realizując obowiązek Administratora określony w treści art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia Dyrektywy 95/46/WE (ogólne rozporządzenie o ochronie danych, RODO) (Dz.Urz.UE.L Nr 119, str. 1, ze zm.), informuję iż: rozwiń

arch. Przemysław Sobieszuk

Panie Grzegorzu, aktualna wersja projektu została sprawdzona pod kątem poprawności klatki schodowej i wszystkie wymiary są poprawne, a wysokości stopni zgadzają się z poziomami kondygnacji. Rysunki poglądowe zostały ujednolicone z projektem architektonicznym.

Grzegorz Podolski

Potwierdzam, cała klatka schodowa nie trzyma się kupy. Budowlaniec musiał zupełnie przeprojektować schody, gdyby zrobić je dokładnie zgodnie z projektem biorąc ilość stopni i ich wysokość nie wychodzi się na odpowiednią wysokość. Wysokość stropu i dołu, grubość stropu zgadza się, samodzielnie mierzyłem. Naprawcie klatkę schodową.

arch. Sebastian Olszewski, MTM Styl

Panie Rafale, faktycznie grafika rzutu różni się ilością stopni do części garażowej. Za błąd bardzo przepraszamy. W najbliższym czasie pojawią się poprawione rzuty.

Rafal

do dziadek. Trzy schodki do kotłowni owszem widać ale po 1 najpierw są 3 stopnie w górę aby do domu wejść więc te 3 schodki do kotłownie powinny dawać 0 a po 2 do kotłowni w rzeczywistości tych schodów jest 6. dziwię się tylko, że te wprowadzające w błąd grafiki nadal są na stronach. może jak firma która najpierw wydrukuje projekt a następnie go otrzyma z powrotem jako niezgodny z tym co widać na tej stronie to się skończy oszukiwanie klientów

Dziadek

Na grafikach akurat widać, że są ze 3 schodki do części garażowej więc te min 45cm poniżej dałoby się założyć. Natomiast przejścia kanałami wentylacyjnymi przez wieńce w aktualnych czasach to norma :) tylko aby nie robić tego w ścianach zewnętrznych, aby móc zachować nieprzerwane spięcie wieńcem całego budynku.
Nie podoba mi się w projekcie przejście z części garażowej do domu poprzez kotłownię, ale sądzę że dałoby się to rozwiązać przez inne zaprojektowanie klatki schodowej, aby móc bezpośrednio z garażu wchodzić do domu.
Stawianie telewizora obok kominka też nie wydaje mi się najlepszym pomysłem ;)
aj... czepiam się ;) ale domek fajny :)
Pozdrawiam,

Rafal

projekt w rzeczywistości jest nieco inny niż na przedstawionych grafikach.przede wszystkim garaż nie jest na poziomie 0 a jest 70 cm poniżej poziomu 0 ,stwarza to dodatkowe problemy i koszty przy budowie zjazdu oraz przy późniejszej eksploatacji. sam projekt wg. moich wykonawców jest też pełen dziur i błędów (ponoć teraz to norma) ponieważ papier wszystko przyjmie.brakuje wymiarów,na jednym rzucie okno narożne jest podmurowane by na innym być pełnym oknem narożnym, wentylacja przechodzi przez dwa wieńce itd. Projekt karmazyn był najbliższy naszym oczekiwaniom ale i tak musieliśmy dokonać w nim wielu zmian i przeróbek.najbardziej szkoda mi braku informacji o obniżonym garażu i kotłowni.

Magdalena Namojlik MTM STYL

Aby projekt po zbliźniaczeniu zmieścił się na działkę należałoby go zwęzić o 95cm. Jedyna możliwość to zwężenie go na linii: kuchnia, jadalnia salon. Projektu nie trzeba będzie zwężać jeśli zdecydują się Państwo na zbliźniaczenie od strony salonu. W takim przypadku jednak, pomieszczenia staną się mniej doświetlone.

huba240

Witam, czy istnieje możliwość pomniejszenia projektu aby po zblizniaczeniu zmieścił się na działce szerokości 29mb????

Iza

Bardzo fajny projekt,szkoda,ze nie było go ciut wcześniej...
