Projekt domu Ryś

Autor projektu arch. Tomasz Sobieszuk
3 100 zł 2 950 zł
Realizacja zamówienia w ciągu 24H
Bezpłatna wysyłka: DHL, Poczta Polska
projekt - dostępny

Porozmawiaj z autorem projektu

577 007 517

577 007 517

wyślij pytanie
103
osoby obejrzały
ten projekt w ciągu 7 dni

Dane projektu

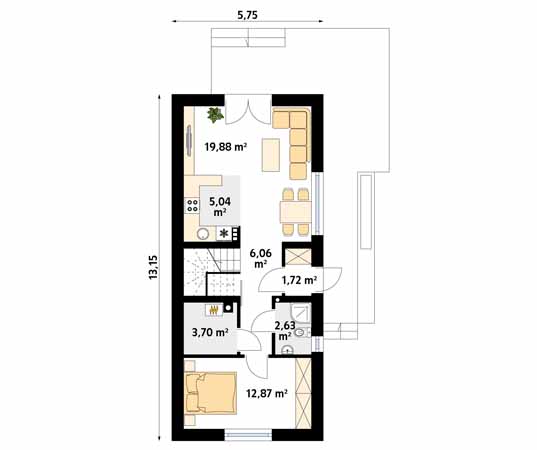

Parter

Projekt domu Ryś - rzut parteru

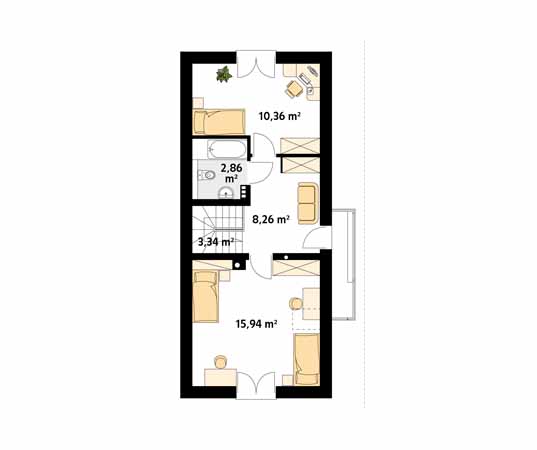

Poddasze

Projekt domu Ryś - rzut piętra/poddasza

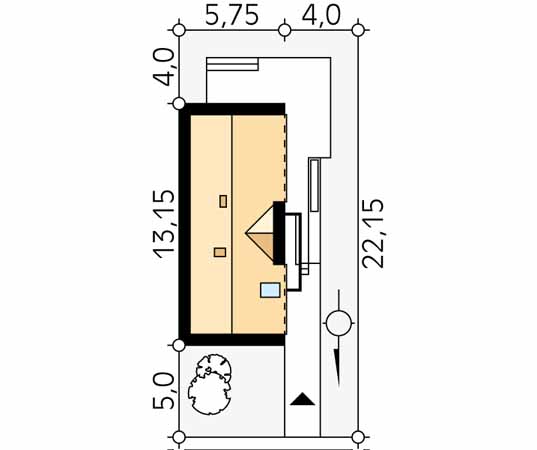

Usytuowanie na działce:

Projekt domu Ryś - usytuowanie na działce
pobierz rzut 1:500

Dane techniczne

  • powierzchnia użytkowa 91.30 m²
  • powierzchnia zabudowy 76.81 m²
  • powierzchnia dachu 84.00 m²
  • kubatura 468.28 m³
  • wysokość 7.26 m
  • min. gabaryty działki 9.75 × 22.15 m
  • EP 2017 67.18 kWh/(m²rok)

Technologia wykonania

dach: blacha na rąbek stojący Classic Ruukki, kąt nachylenia 42°
stropy: żelbetowe, wylewane
ściany: 2-warstwowe - pustak ceramiczny + styropian
ogrzewanie: gazowe

Rysunki szczegółowe

Jeśli chesz otrzymać bezpłatne rysunki szczegółowe projektu, wypełnij formularz. Po kliknięciu w link potwierdzający rysunki zostaną przesłane na podany adres e-mail.
Uwaga! Jeśli nie otrzymałeś wiadomości w przeciągu 15 minut sprawdź folder ze spamem.

Realizując obowiązek Administratora określony w treści art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia Dyrektywy 95/46/WE (ogólne rozporządzenie o ochronie danych, RODO) (Dz.Urz.UE.L Nr 119, str. 1, ze zm.), informuję iż: rozwiń

Jeśli jesteś naszym Partnerem i chcesz pobrać rysunki szczegółowe - kliknij tutaj »

Koszty budowy

8%
70%
21%
stan zerowy
(fundamenty i ściany fundamentowe)
18 956 zł
stan surowy otwarty
(ściany konstrukcyjne i działowe, konstrukcja dachu z pokryciem)
61 794 zł
stolarka okienna i drzwiowa
7 436 zł
∑ =
stan surowy zamknięty
(bez instalacji)
88 185 zł
Szacunkowe koszty budowy
+ zestawienie materiałów
logo DOMY w Stylu
Kalkulacja kosztów budowy i zestawienie materiałów zostaną wysłane na podany adres e-mail.

Realizując obowiązek Administratora określony w treści art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia Dyrektywy 95/46/WE (ogólne rozporządzenie o ochronie danych, RODO) (Dz.Urz.UE.L Nr 119, str. 1, ze zm.), informuję iż: rozwiń

bezpłatna
wycena budowy domu
logo Wolf Haus
Kredyt hipoteczny
logo Open Finance

Zapytaj o bezpłatną wycenę

Przy tworzeniu naszych projektów współpracujemy z najlepszymi specjalistami z branży budowlanej. Już na etapie wyboru projektu dajemy Państwu możliwość uzyskania bezpłatnej wyceny poszczególnych etapów budowy domu.

Wypełniając poniższe formularze można zyskać indywidualnego opiekuna, fachowe doradztwo bądź wynegocjować atrakcyjny rabat.

Więźba dachowa
Zapytaj o bezpłatną wycenę więźby dachowej Mitek
wyślij zapytanie
Pokrycie dachowe
Zapytaj o bezpłatną wycenę dachówki ceramicznej lub cementowej Creaton
wyślij zapytanie
Blacha na rąbek
Zapytaj o bezpłatną wycenę blachy na rąbek stojący Ruukki
wyślij zapytanie
System grzewczy
Zapytaj o bezpłatną wycenę systemu grzewczego Viessmann
wyślij zapytanie
Zmiany w projekcie
Zapytaj o bezpłatną wycenę zmian w projekcie MTM STYL
wyślij zapytanie

Dodatki do projektu

Kosztorys
budowlany
czytaj więcej
Cena: 500
Tablica
informacyjna
czytaj więcej
Cena: 60zł 1,23
Dziennik
budowy
czytaj więcej
Cena: 10zł 1,23
Charakterystyka
energetyczna
Zgoda
na zmiany
Rzut w skali
1:500
zobacz więcej dodatków

Opis do projektu Ryś

Projekt domu Ryś to prosty i ekonomiczny budynek przeznaczony do budowy na wąskich lub płytkich działkach. Jest to projekt domu z użytkowym poddaszem, w którym dzięki wysokiej ściance kolankowej na poddaszu zamontowano wysokie przeszklenia, tzw. portfenetry doświetlające wnętrza naturalnym światłem. Charakterystycznym elementem budynku jest dwuspadowy dach, pozbawiony okapów, przykryty grafitową blachą na rąbek. Elewacja budynku jest dość surowa, wykończona tynkiem w ziemistym kolorze oraz płytką elewacyjną.

Nowoczesnej w surowej formie
Charakterystycznym elementem budynku jest lukarna na poddaszu, w której znajdują się drzwi na balkon z zabudowaną balustradą wykończoną stalowymi barierkami. Balkon stanowi jednocześnie praktyczne zadaszenie wejście głównego. Pomimo swojej stonowanej kolorystyki oraz prostej bryły jest to nowoczesny projekt domu. Wejście główne znajduje się na dłuższej ścianie budynku i prowadzi do niedużego przedsionka, w którym udało się wygospodarować miejsce na praktyczną zabudowę. Na parterze znajduje się wyraźny podział na strefę dzienną oraz nocną, które rozdziela centralnie położona klatka schodowa. Część dzienną stanowi otwarta przestrzeń z salonem, jadalnią oraz aneksem kuchennym. Całość dopełniają liczne przeszklenia prowadzące na taras, otaczający budynek od frontu i od strony ogrodu.

Racjonalnie wykorzystana przestrzeń użytkowa
W części nocnej domu na parterze znajduje się przestronna sypialnia gospodarzy, łazienka oraz pomieszczenie gospodarcze z możliwością zamontowania kotła gazowego. Strefa prywatna ma swoją kontynuację na poddaszu. Zaprojektowano tutaj dwa wygodne i dobrze doświetlone pokoje oraz łazienkę. Dodatkowo na korytarzu znajduje się kącik rekreacyjny z możliwością wstawienia wygodnej sofy bądź foteli oraz wyjście na balkon. Atutem tego projektu jest racjonalnie wykorzystana przestrzeń w aranżacji wnętrz oraz praktyczny czytelny podział stref użytkowania. Osoby, które myślą o późniejszych kosztach utrzymania domu powinny wziąć pod uwagę, iż jest to projekt domu energooszczędnego wyposażony w szereg rozwiązań służących do uzyskania optymalnych parametrów cieplnych budynku.

Ściana oddzielenia przeciwpożarowego
Projekt Ryś należy do grupy projektów na wąską działką. Dodatkowo posiada możliwość posadowienia budynku na granicy działki, dzięki zaprojektowaniu ściany oddzielenia przeciwpożarowego. Definicja ściany przeciwpożarowej mówi, iż  musi być ona wykonana z materiałów niepalnych, wzniesiona na własnym fundamencie opartym na konstrukcji nośnej o klasie odporności ogniowej nie niższej od odporności ogniowej ściany. Przegrodę należy wysunąć na co najmniej 0,3 m poza lico ściany zewnętrznej budynku lub na całej wysokości ściany zewnętrznej zastosować pionowy pas z materiału niepalnego o szerokości co najmniej 2 m i klasie odporności ogniowej EI 60.

Projekty podobne

Pokoje 5| Łazienki 4| Garaż 1
Bagatela 186 m2
Pokoje 4| Łazienki 2| Garaż 0
Koliber 2 111 m2
Pokoje 4| Łazienki 3| Garaż 1
Ametyst 137 m2
Pokoje 4| Łazienki 2| Garaż 0
Koliber 4 109 m2
więcej

Komentarze o projekcie

  • Dodaj zdjęcie
  • Chcę otrzymywać prywatne wiadomości
  • Realizując obowiązek Administratora określony w treści art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia Dyrektywy 95/46/WE (ogólne rozporządzenie o ochronie danych, RODO) (Dz.Urz.UE.L Nr 119, str. 1, ze zm.), informuję iż: rozwiń

Oceń projekt:
średnia ocen: 4,8/5, oddane głosy: 4
Piotr Zając

Witam, Gratuluję, bardzo ładny projekt!!! Fajnie, że udało się zachować w miarę proporcjonalną bryłę, bo przy wąskich działkach jest to bardzo trudne i większość domów jest po prostu brzydka. Właśnie takiego projektu poszukuję, bo jest idealny na moją działkę (10,5 m x 60,0 m) i warunki zabudowy. Kilka pytań: 1. Jaka jest wysokość budynku do gzymsu? 2. W jaki sposób oszacować koszty budowy? Czy są tutaj jakieś niestandardowe (droższe) rozwiązania niż w tradycyjnych/standardowych budynkach? Fajnie jakby Pan spróbował chociaż z grubsza oszacować koszty budowy (przynajmniej SSO + SSZ). 3.Jakie rozwiązania energooszczędne zastosowano w projekcie? 4.Czy można prosić o rysunki szczegółowe? Chciałbym skonsultować koncepcję ze swoim architektem adaptującym.

arch. Sebastian Olszewski

Powierzchnia całkowita domu wynosi 152,36m2. Przepraszam za pomyłkę.

arch. Sebastian Olszewski

Panie Mateuszu, Ścianka kolankowa ma wysokość 113cm, a linia wysokości 220cm znajduje się w odległości 120cm od niej. Powierzchnia całkowita domu wynosi 76.18m2. Nie myśleliśmy jeszcze o projektowaniu pełnego piętra ze względu na powszechne zapisy w warunkach zabudowy o dość znacznym kącie nachylenia połaci, ale być może jest to jakaś wskazówka na przyszłość. Jeśli jest Pan zainteresowany przeprojektowaniem dachu możemy wydać bezpłatną zgodę na zmianę na etapie adaptacji projektu. Pozdrawiam

Mateusz

Jaka jest powierzchnia całkowita tego domu, jak wysoka jest ścianka kolankowa, gdzie przebiega linia wysokości 2,2 m na poddaszu, jaki jest orientacyjny koszt budowy? Czy rozważaliście zaprojektowanie pełnego piętra zamiast "namiotu"? - dwa przeciwstawne skosy w pokojach na poddaszu czynią je mało ustawnymi. Wyglądu domu to i tak mocno nie zepsuje, bo urodziwy i tak nie jest, za to ma niesamowite wręcz możliwości posadowienia go na "trudnych" działkach, gdzie bez projektu indywidualnego się nie obędzie.
