Projekt domu Agatka

Autor projektu arch. Tomasz Sobieszuk
Projekt domu
Agatka
4 049 zł
Projekt w niższej cenie
Sprawdź
Kosztorys
-200
Rekuperacja
-200
Dziennik
GRATIS !
  • Dostępny w 24H
  • Bezpłatna wysyłka
  • Zwrot/wymiana 14 dni

Porozmawiaj o projekcie

wyślij pytanie

Dane projektu

Dane techniczne

  • powierzchnia użytkowa 114.25 m²
  • powierzchnia garażu 18.94 m²
  • powierzchnia zabudowy 106.96 m²
  • powierzchnia dachu 191.00 m²
  • kubatura 636.00 m³
  • wysokość 8.48 m
  • min. gabaryty działki 19.75 × 20.11 m
  • EP 21.86 kWh/(m²rok)

Technologia i rodzaj zabudowy

zabudowa: jednorodzinny z użytkowym poddaszem
ściany: 2-warstwowe - pustak ceramiczny + styropian Termo Organika
stropy: żelbetowe, wylewane
dach: dachówka ceramiczna CREATON, kąt nachylenia 42°
ogrzewanie: gazowe, na paliwo stałe
stolarka: brama garażowa i drzwi zewnętrzne Hörmann

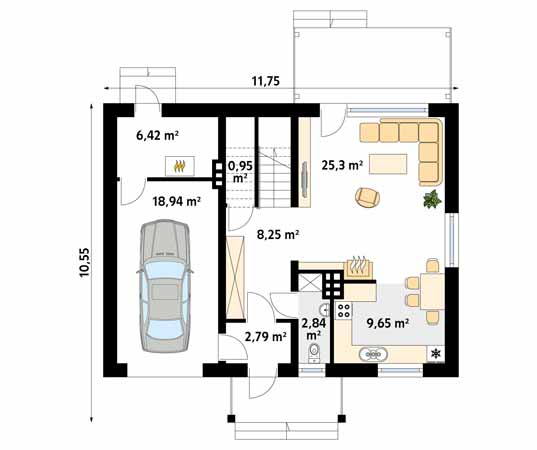

Parter

Projekt domu Agatka - rzut parteru

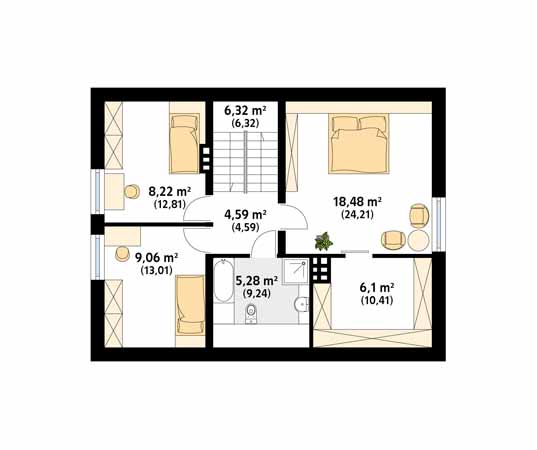

Poddasze

Projekt domu Agatka - rzut piętra/poddasza

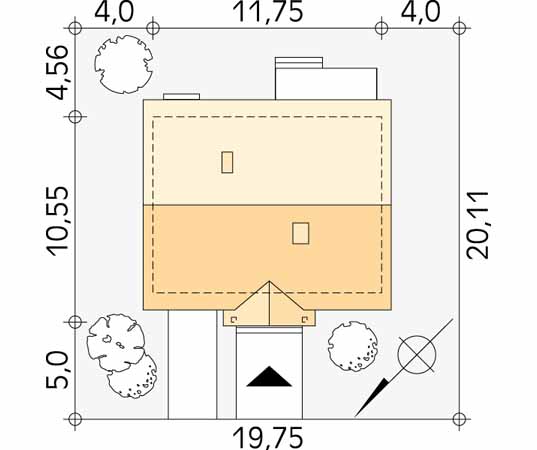

Usytuowanie na działce:

Projekt domu Agatka - usytuowanie na działce
pobierz rzut 1:500
rysunki szczegółowe ikona

Rysunki szczegółowe

Jeśli chcesz otrzymać bezpłatne rysunki szczegółowe tego projektu, wypełnij formularz.
Rysunki zostaną przesłane na podany adres e-mail.
Jeśli jesteś naszym Partnerem i chcesz pobrać rysunki szczegółowe - kliknij tutaj »
Pobierz bezpłatnie
radaptacja projektu ikona

Adaptacja projektu
wraz z projektem zagospodarowania działki

W celu uzyskania pozwolenia na budowę należy dokonać adaptacji projektu do warunków miejscowych oraz uzupełnić go o projekt zagospodarowania działki.


Jeżeli jesteś zainteresowany adaptacją projektu w naszym biurze wyślij zapytanie.

Wyślij pytanie
koszty budowy ikona

Koszty budowy

Poziom cen netto: Sekocenbud I kw 2013, dostawcy, producenci
10%
73%
17%
stolarka okienna i drzwiowa
12 419 zł
stan surowy otwarty
(ściany konstrukcyjne i działowe, konstrukcja dachu z pokryciem)
88 829 zł
stan zerowy
(fundamenty i ściany fundamentowe)
20 588 zł
∑ =
stan surowy zamknięty
(bez instalacji)
121 835 zł
Pobierz szacunkowe koszty budowy
ZOBACZ ZESTAWIENIE MATERIAŁÓW

Bezpłatny PAKIET DODATKÓW

dodatek Rzut w skali 1:500
Rzut w skali 1:500
pobierz
dodatek Charakterystyka energetyczna
Charakterystyka energetyczna
dodatek Zgoda na zmiany
Zgoda na zmiany
dodatek Dziennik budowy
Dziennik budowy
dodatek <span>Prefabrykowana </span> <span>w</span>ięźba dachowa
Prefabrykowana więźba dachowa
dodatek BIOZ
BIOZ

Dodatki w DOBREJ CENIE

Zamów razem z projektem
dodatek Kosztorys budowlany
Kosztorys budowlany
550zł 350
dodatek Dodatkowy egzemplarz projektu
Dodatkowy egzemplarz projektu
1215
dodatek Elektroniczna wersja projektu
Elektroniczna wersja projektu
607
dodatek Schemat szamba
Schemat szamba
70zł 60
dodatek Projekt altanki
Projekt altanki
420
dodatek Projekt garażu
Projekt garażu
840
dodatek Gotowe moduły ogrodów
Gotowe moduły ogrodów
80
dodatek Schemat rekuperacji
Schemat rekuperacji
500zł 300
logo New House

Pobierz wycenę w 3 minuty

Bezpłatna wycena
logo Wolf Haus

Budowa domu - bezpłatna wycena firmy Wolf Haus

Zapraszamy Państwa do wypełnienia poniższego formularza. Dzięki niemu przygotujemy Państwu pełną ofertę na budowę wymarzonego domu.
Bezpłatna wycena

Bezpłatna wycena poszczególnych etapów budowy

Więźba dachowa
grafika Mitek
wypełnij
Pokrycie dachowe
grafika Creaton
wypełnij
Blacha na rąbek
grafika Ruukki
wypełnij
Zmiany w projekcie
grafika Mtmstyl
wypełnij

Opis do projektu Agatka

Agatka to tradycyjny projekt domu z użytkowym poddaszem zaprojektowany z myślą o 4-osobowej rodzinie. Projekt charakteryzuje się zwartą bryłą z dwuspadowym dachem, w której mieści się jednostanowiskowy garaż i kotłownia usytuowana tuż za nim. Agatka to dom prosty i funkcjonalny, co z pewnością umożliwi wybudowanie go w ramach rozsądnych środków. W bryle budynku nie zastosowano elementów, które mogłyby podwyższać koszty budowy, typu: wykusz, lukarna, balkony, rozbudowane tarasy. Od strony ogrodu zaprojektowano część wypoczynkową na tarasie, którego zadaszenie stanowi drewniana pergola.

Funkcjonalny podział na strefy użytkowe
Układ funkcjonalny w domu został podzielony pomiędzy dwie kondygnacje. Na parterze zaprojektowano część dzienną oraz gospodarczą, którą tworzy jednostanowiskowy garaż oraz kotłownia z wejściem zewnętrznym od strony ogrodu. Cześć dzienną w projekcie stanowi salon połączony z jadalnią oraz otwartą kuchnią. Na parterze znajduje się również toaleta oraz schowek pod schodami. Na poddaszu zaprojektowano część nocną, na którą składają się trzy sypialnie, rodzinna łazienka oraz duża garderoba w sypialni gospodarzy. Wszystkie pomieszczenia zostały doświetlone wysokimi oknami w postaci portfenetrów. W projekcie nie występują okna połaciowe, które mogły zwiększać dodatkowo koszy budowy.

Brama garażowa i drzwi zewnętrzne marki Hormann
W projekcie Agatka został zaprojektowany jednostanowiskowy garaż, który wyposażyliśmy w bramę garażową marki Hormann. Wybór bramy garażowej jest ważną decyzją, gdyż stanowi ona sporą część elewacji, i jest wizytówką domu. Firma Hormann posiada w ofercie tzw. bramę elewacyjna, którą można wypełnić takim samym materiałem, z jakiego wykonano elewację. Dzięki temu brama zostaje estetycznie zintegrowana z budynkiem. Hormann oferuje elewacyjne bramy uchylne i segmentowe. Niezależnie od rodzaju bramy firma opracowała innowacyjny napęd z dwukierunkowym systemem sterowania radiowego BiSecur do obsługi bram garażowych i wjazdowych, drzwi, oświetlenia i wielu innych urządzeń, którymi można sterować za pomocą smartfona lub tabletu.

Inne wersje projektu Agatka

Projekty podobne do projektu Agatka

ZOBACZ WIĘCEJ

Komentarze o projekcie

  • + Dodaj zdjęcia
  • Chcę otrzymywać prywatne wiadomości
  • Realizując obowiązek Administratora określony w treści art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia Dyrektywy 95/46/WE (ogólne rozporządzenie o ochronie danych, RODO) (Dz.Urz.UE.L Nr 119, str. 1, ze zm.), informuję iż: rozwiń

Jędrzej

Witam, czy ostatnio budował ktoś dom na podstawie projektu Agatka? Interesuje mnie czy podane koszty stanu zamkniętego faktycznie się zgadzają.

Jacek

Witam czy ktoś z okolic Wrocławia buduje dom agatka chciałbym go zobaczyć na zywo

Tomasz Maniak

Rowniez jestem zainteresowany zdjeciami z budowy

Kamil

Witam ma ktoś może jakieś zdjęcia w trakcie budowy?

arch. Radosław Szpura MTM Styl

Panie Dawidzie rysunki szczegółowe zostały wysłane.

Dawid cichy

Witam. Czy mogę prosić o przesłanie szczegółowego projektu na emaila

Katarzyna Wołoszyn

Witam! Czy posiada ktoś może zdjęcia z realizacji projektu \"Agatka\" , jakieś wizualizacje zewnętrzne oraz wewnętrzne zagospodarowania pomieszczeń?

Ewa Tarnowska-Wrona MTM STYL

Panie Mateuszu rysunki zostały wysłane na maila.

Mateusz

Proszę o przesłanie szczegółowych rysunków na e-mail.

Magdalena Namojlik MTM STYL

Do Rob: Rysunki szczegółowe do projektu Agatka zostały wysłane na maila

Rob

Witam czy istnieje mozliwość otrzymania szczególowych rysunków bez wypełniania formularza ? Jesli nie prosze przynajmniej o dokładne wymiary garazu, z góry dziekuję.

Ewa Tarnowska-Wrona MTM STYL

Rysunki szczegółowe do projektu Agatka zostały przesłane na adres mailowy.

M.H.

Proszę o rysunki szczegółowe

C.K.W.

Mamy stan surowy zamknięty. Projekt poddaliśmy lekkim zmianom.

Piotr

Czy już ktoś wybudował ten dom i można go obejrzeć? Jakie są faktyczne koszty jego budowy? Wszystkie informacje będą bardzo cenne.

Ewa Tarnowska-Wrona MTM STYL

Zmiana technologii wykonania wymaga zmiany w projekcie, które można wykonać na etapie adaptacji u architekta miejscowego. Proszę tylko zwrócić uwagę, iż gazobeton jest mniej wytrzymałym materiałem, niż pustak ceramiczny i należałoby sprawdzić, czy konstrukcja domu jest dostosowana do lżejszego materiału.

Tomek T.

Witam.Czy zamiana pustaków ceramicznych na gazobeton wymaga zmian w projekcie ?

arch. Sebastian Olszewski (MTM Styl)

Pani Iwono, wysokość ścianki kolankowej to 90cm.

iwona Larysz

Witam - ile wynosi wysokość ścianki kolankowej?

kaszana

Ytong 24 - 1780szt ściany zewnętrzne + wewnętrzne nośne

Darek ccc

Witam, czy ktoś obliczał jaka jest potrzebna liczba pustaków na budowę tego domu (przyk. wymiar to 25x30x22)

Kasia

Witam, czy osoby budujące ten dom mogłyby wstawić jego zdjęcia na forum albo przesłać na prywatny adres?

kaszana

Witam Czy ktoś posiada zdjęcia z realizacji? Zamierzam udować ten domek i chciałbym popatrzec jak wygląda w realu.

jooo

Nie chodzi mi o szczegółowe koszty bo tak jak piszesz, zależy to od regionu, materiału i jeszcze paru innych czynników. Mnie bardziej interesuje rozbicie (tak pi razy oko) kosztów na poszczególne etapy: - od poczatku całej papierkologii do wylania fundamentów czyli zamkniecia stanu zero - od stanu zero do stanu surowego otwartego - od SSO do zamkniecia budowy ( ale to dopiero przed Tobą)

MB

Spróbuję jakoś pomóc, ale moim skromnym zdaniem nie ma czegoś takiego jak koszt budowy. Z całym szacunkiem, ale to jest pytanie typu po ile jest samochód? a gdzie, a z czego, a jakim systemem, a to, a tamto... Nie ma odpowiedzi. Mogę tylko powiedzieć, że kosztorys ze strony jest wiarygodny, ale jak to mawiają: budowa Panie, zawsze wychodzi drożej ;-)

Jooo

A można prośić jakieś koszty z tej budowy?

MB

Ja buduję. Koszt adaptacji to kwestia dogadania z lokalnym projektantem. Głównie polega na usytuowaniu domu na działce + parę pierdół typu przesuwanie działówek. Dobrze jest na etapie adaptacji mieć już jakieś uzgodnienia z wykonawcą. Wówczas projektant adaptujący wpisze zmiany np. stropu i nie będzie trzeba się gimnastykować z umową. Dom będzie zadaszony w październiku, więc jak by co - proszę pisać.

Wowo Babel

Witam.. Czy ktoś buduje ten dom ? Interesuja mnie koszty adaptacji projektu....

Krzysztof

Czy sa moze zdjecia z realizacji Agatki

Ja

A czy zmiana materiału ścian z pustaka ceramicznego na beton komórkowy 600 (ściana dalej dwuwartswowa) jest to duża zmiana, której koszty mogą znacznie przewyższyć koszt gotowego projektu czy tylko polega to na postawieniu w projekcie "kilku kresek" ?

arch. Elżbieta Wysocka MTM Styl

Witam, Agatka jest projektem nowym, z tego względu, jak się domyślam, nie powstało zbyt wiele realizacji ale zapewne już takie są.

Ja

A czy były już jakieś realizacje tego projektu?

arch. Elżbieta Wysocka MTM Styl

Oczywiście, że słupy nie stoją na jętkach. Stoją na ścianie dzielącej sypialnie (jest to ściana nośna) oraz na podciągu. Izolacja termiczna jest między jętkami i na płycie OSB leżącej na jętkach. Jeśli przeniesie Pan wełnę leżącą na płycie OSB i umieści ją w krokwiach to będzie Pan mógł "chodzić" (poddasze nieużytkowe ma w najwyższym miejscu 148cm) po płycie OSB.

Ja

A słupy oparte są na jętkach? Według rysunków szczegółowych (przekrój B-B) pomiedzy jętkami jest izolacja termiczna oraz nad nimi jest również izolacja termiczna (przynajmniej ja tak to odczytuję z rysunków). W takim razie czy istnieje możliwość aby położyć podłogę drewnianą na stryszku, by w ten sposób zagospodarować go na "magazyn" starych rzeczy? Jeżeli jest nad jętkami izolacja to chyba cieżko bedzie położyć deski lub płyty aby uzyskać podłoge gdyz musiały by one oprzec sie na jetkach, a na jetkach jest izolacja

arch. Elżbieta Wysocka MTM Styl

Płatew kalenicowa (PK 14/14) biegnie przez całą długość domu i wychodzi poza ściany zewnętrzne po ok 40 cm poza lico ocieplenia. Podtrzymuje ją 5 słupów (S14/14) na całej jej długości w obrysie budynku. Cztery spośród pięciu słupów są zaopatrzone w miecze (M12/12). Można powiedzieć, że elementy te dzielą poddasze nieużytkowe na dwie części. Wszystkie te elementy widoczne są na przekroju B-B, który można pobrać wypełniając formularz znajdujący się w zakładce "rysunki szczegółowe".

Ja

Dziękuję za informacje. Błędnie założyłem, że jest to na całej szerokości domu. W między czasie zrodziło się kolejne pytanie dotyczące również stryszku. Na przekrojach pionowych strychu widoczna jest belka PK14/14, S14/14 oraz M12/12. Czy dobrze odczytuje rysunek i zespół tych elementów biegnie przez cały stryszek dzieląc go tak jakby na dwie części ?

arch. Elżbieta Wysocka MTM Styl

Witam, poziomy podciąg biegnący wzdłuż kalenicy, którego rzędna wierzchu to +6,33, jest tylko nad pokojem o pow. 17,9, na odcinku miedzy ścianą klatki schodowej a ścianą zewnętrzną budynku. Wyłaz na poddasze nieużytkowe zlokalizowany jest w holu (widoczny na rysunkach szczegółowych) nie ma więc kolizji między nim a podciągiem.

ja

Szkoda, że nie mogę uzyskać odpowiedzi...

Ja

Witam, Na rysunku szczegółowym przekrój A-A (obszar stryszku) widzoczna jest pod pionową belką S14/14 - według mnie - pozioma belka która biegnie w osi kalenicy. Czy dobrze odczytałem rysunek i przez całą szerokość domu biegnie belka której górny poziom wynosi 6,33 m? A jeżeli tak jest, to w jaki sposób usytuowany jest właz na strych, bo wydaje mi się, że jest on dokładnie pod tą belką a więc brak jest możliwości wyjścia na strych?

arch. Agnieszka Minta MTM Styl

Witam Wysokość przestrzeni strychowej wynosi 1,28m. Powierzchnia dachu 191m2.

Przemek

Zapomniałem dopytać, jaka jest pow. dachu w tym projekcie

przemek

Czy w tym projekcie można wykonać nad poddaszem stryszek? Jaka byłaby jego wysokość?

jośko

Czyli jeżeli nie chcę podawać swoich danych osobowych nie otrzymam rysunku?

arch. Agnieszka Minta MTM Styl

Witam Po wypełnieniu danych osobowych rysunki szczegółowe zostaną Panu przesłane.

jośko

Ale jak klikam na "Rysunki szczegółowe" to wyskakuje okienko do podania swoich danych osobowych. Wiec nie jest to do końca ok.

arch. Agnieszka Minta MTM Styl

Witam Dane odnośnie wymiarów pomieszczeń znajdują sie na rysunkach szczegółowych, które należy pobrać ze strony.

jośko

Czy są gdzieś podane wymiary pomieszczeń w tym projekcie?
